Aibhsiú Táirge

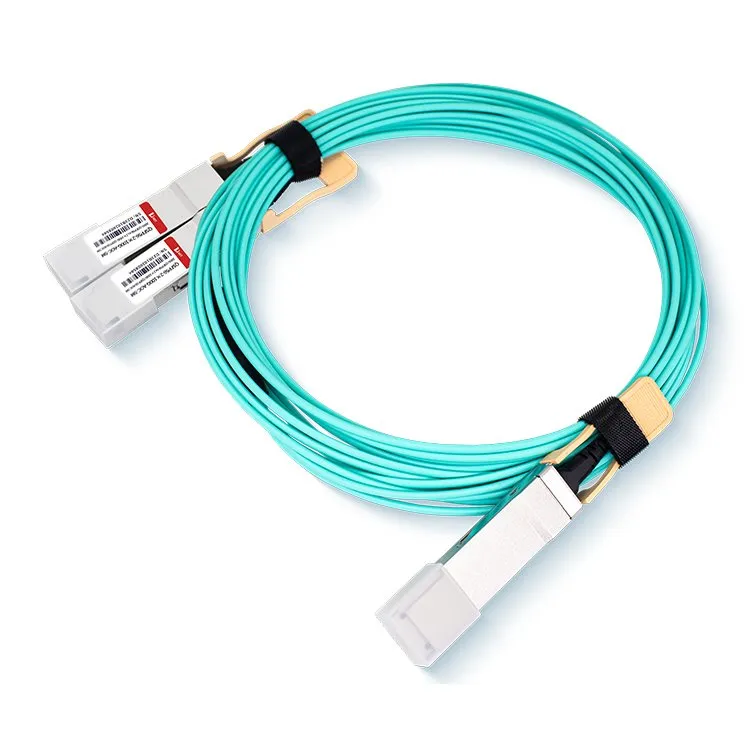

● Cábla optúil gníomhach le briseadh amach ó QSFP56 200G go dhá QSFP28 100G
● Suas le 53.125Gbps ráta sonraí in aghaidh an chainéil modhnú PAM4
● Eagar VCSEL 850nm comhtháite agus eagar PD
● Feidhm DDM curtha i bhfeidhm
● Te-pluggable
● Diomailt ísealchumhachta,<4W on 200G end, <3W on 100G end
● Raon teochta cás oibriúcháin tráchtála: 0 céim go 70 céim
● Comhlíontach le ROHS2.0
Feidhmchláir
● Ionaid sonraí agus Cloud Networks
● Córais 200G InfiniBand HDR
Clibeanna Te: QSFP{0}}G go 2X100G briseadh amach cábla AOC, an tSín QSFP56 200G go 2X100G monaróirí cábla AOC breakout, soláthraithe, monarcha
Rátálacha Uasta Iomlán
|
Táirge |
Modúl tiontú |
Prótacal |
Ráta Ainmniúil |
Sonraíochtaí |
|||||
|
Comhiomlán (Gbps) |
Leictreach Lánaí (Gbaud) |
ppm |
Ardluais Leictreach |
Réamh-FEC BER uasta |
Nasc |
||||
|
200G deireadh |
PAM4 |
IEEE802.3cd |
212.5 |
26.5625 |
±100 |
200GAUI-4 |
1E-6 le haghaidh InfiniBand HDR; 2.4E-4 le haghaidh 200GBAS E-SR4 |
0.5 ~ 100m |
|
|
In aghaidh an 100G deireadh |
PAM4 |
IEEE802.3cd |
106.25 |
26.5625 |
±100 |
200GAUI-4 |
|||
|
Paraiméadar |
Siombail |
Aonad |
Min |
uas |
|
|
Teocht Oibriúcháin Cás |
Barr |
céime |
0 |
70 |
|
|
Raon Teochta Stórála |
Ts |
céime |
-40 |
85 |
|
|
Taise Choibhneasta |
RH |
% |
0 |
85 |
|
|
Voltas Soláthair Cumhachta |
Vcc |
V |
-0.5 |
3.6 |
|
Coinníollacha Oibriúcháin Molta
|
Paraiméadar |
Siombail |
Aonad |
Min |
Clóscríobh |
uas |
|
|
Teocht Cás Oibriúcháin Raon |
Tca |
oC |
0 |
/ |
70 |
|
|
Voltas Soláthair Cumhachta |
Vcc |
V |
3.135 |
3.3 |
3.465 |
|
Sainmhíniú ar Chalafoirt Leictreacha
|
Paraiméadar |
Siombail |
Aonad |
Min |
Clóscríobh |
uas |
Nótaí |
|
Voltas Soláthair |
VCC |
V |
3.135 |
3.3 |
3.465 |
|
|
Tomhaltas Cumhachta |
Pc |
W |
4 |
200G deireadh |
||
|
3 |
100G deireadh |
|||||
|
Tarchuradóir |
||||||
|
Impedance Difreálach Ionchur |
RIN |
Ω |
80 |
100 |
120 |
|
|
Swing Ionchuir Sonraí Aonair dar críoch |
VIN |
mVp-p |
90 |
500 |
||
|
Voltas Díchumasaithe Tarchuir |
VDIS |
V |
2 |
VCCHOST |
||
|
Tarchur Cumasaigh Voltas |
VEN |
V |
VEE |
VEE+0.8 |
||
|
Voltas Dearbhaithe Lochtanna Tarchuir |
VFA |
V |
2 |
VCCHOST |
||
|
Voltas Dídhearbhaigh Lochta Tarchuir |
VFDA |
V |
VEE |
VEE+0.8 |
||
|
Glacadóir |
||||||
|
Swing Aschur Sonraí Aonair Chríochnaithe |
VOD |
mVp-p |
200 |
500 |
||
|
LOCHT |
VLOSFT |
V |
2 |
VCCHOST |
||
|
LOS Gnáth |
VLOSNR |
V |
VEE |
VEE+0.8 |
||
|
Neamhréir fhoirceannadh difreálach |
% |
10 |
||||
|
Cumarsáid IIC |
||||||
|
IIC minicíocht clog |
- |
KHZ |
/ |
100 |
400 |
|
|
síneadh clog |
- |
linn |
/ |
/ |
500 |
|
Léarscáil Cuimhne an Mhodúil
Ag luí le CMIS ath 4.0/ SFF8636
Eolas a Ordú
|
Uimhir Pháirt |
Cur síos |
|
Q56-2Q28-200G-1M |
200G QSFP56 SR4 go 2xQSFP28 SR2 AOC 1M |
|
Q56-2Q28-200G-3M |
200G QSFP56 SR4 go 2xQSFP28 SR2 AOC 3M |
|
Q56-2Q28-200G-5M |
200G QSFP56 SR4 go 2xQSFP28 SR2 AOC 5M |
|
Q56-2Q28-200G-7M |
200G QSFP56 SR4 go 2xQSFP28 SR2 AOC 7M |
|
Q56-2Q28-200G-10M |
200G QSFP56 SR4 go 2xQSFP28 SR2 AOC 10M |
|
Q56-2Q28-200G-15M |
200G QSFP56 SR4 go 2xQSFP28 SR2 AOC 15M |
|
Q56-2Q28-200G-20M |
200G QSFP56 SR4 go 2xQSFP28 SR2 AOC 20M |
|
Q56-2Q28-200G-30M |
200G QSFP56 SR4 go 2xQSFP28 SR2 AOC 30M |
|
Q56-2Q28-200G-40M |
200G QSFP56 SR4 go 2xQSFP28 SR2 AOC 40M |
|
Q56-2Q28-200G-50M |
200G QSFP56 SR4 go 2xQSFP28 SR2 AOC 50M |
|
Q{0}}Q28-200G-xxM |
200G QSFP56 SR4 go 2xQSFP28 SR2 AOC xxM |
CCanna
1. Cad é cábla optúil gníomhach?
A: Is cábla tarchurtha sonraí ardluais é Cábla Optúil Gníomhach (AOC) a chomhtháthaíonn teicneolaíocht snáithíní optúla le comhpháirteanna leictreacha chun aistriú comharthaí sonraí thar achair fhada a chumasú. Is minic a úsáidtear é in feidhmchláir mar ionaid sonraí, ríomhaireachta ardfheidhmíochta, agus córais líonraithe.
2. Cad é an difríocht idir cáblaí gníomhacha agus éighníomhacha?
A: Go hachomair, cé go bhfreastalaíonn cáblaí gníomhacha agus éighníomhacha chun comharthaí a tharchur, ionchorpraíonn cáblaí gníomhacha comhpháirteanna leictreonacha ionsuite chun an comhartha a bhainistiú agus a fheabhsú go gníomhach, agus braitheann cáblaí éighníomhacha go hiomlán ar airíonna dúchasacha an ábhair seoltaí le haghaidh tarchur comhartha. .
3. Cad é an fad uasta de chábla optúil gníomhach?
A: Is féidir le fad uasta cábla optúil gníomhach a bheith éagsúil ag brath ar fhachtóirí cosúil le cáilíocht an chábla, an ráta sonraí, agus an teicneolaíocht shonrach a úsáidtear. Mar sin féin, tá an cumas ag cáblaí optúla gníomhacha achair tarchurtha i bhfad níos faide a bhaint amach i gcomparáid le cáblaí éighníomhacha. I gcásanna áirithe, is féidir le cáblaí optúla gníomhacha achair tarchurtha suas le cúpla céad méadar nó fiú ciliméadar a bhaint amach, ag brath ar an teicneolaíocht agus an t-iarratas. Tá sé tábhachtach a thabhairt faoi deara go mbeidh an t-uasfhad sonrach ag brath ar na sonraíochtaí táirge a sholáthraíonn monaróir an chábla optúil gníomhach.
