Seirbhís Modúil Trasghlacadóir Optúil D-net
● Cúnamh Comhoiriúnachta:Cuireann D-NET seirbhísí comhoiriúnachta ar fáil chun a chinntiú go bhfuil modúil optúla comhoiriúnach le trealamh ó phríomh-mhonaróirí.
● Seirbhísí Pearsanta:Soláthraíonn D-NET roghanna saincheaptha OEM dá tháirgí. Arna iarraidh sin, is féidir le custaiméirí lipéid lógó daite a chur in oiriúint dá gcuid riachtanas.
● Tréimhse Seachadta Caighdeánach:3 Lá
● Réitigh Sheoltóireachta Fhairsing:Comhoibríonn D-NET le cuideachtaí cúiréireachta a bhfuil cáil orthu mar SF, FedEx, DHL, UPS, agus eile chun seirbhísí loingseoireachta iontaofa a chinntiú.
Gnéithe
● Ráta sonraí oibriúcháin 1.25Gbps
● Tá Tarchuradóir 18-tonnfhad CWDM DFB LD ag réimsiú ó
● 1270nm go 1610nm, le céim 40nm
● Comhlíonann sé caighdeáin SFP MSA agus SFF-8472
● Ag luí le sonraíochtaí SONET OC-24-LR-1
● RoHS comhlíontach
● Cumhachtaithe ag soláthar cumhachta singil +3.3V
● Lorg te-Pluggable SFP le cónascaire Duplex LC
● Raon teocht an cháis oibriúcháin:
● Caighdeán: 0 céim go +70 céim
Feidhmchláir
● Gigabit Ethernet
● Bonneagar Athraigh Cainéal Fiber
● Ródaire / Comhéadan Freastalaí
● Córais tarchurtha optúla eile
Sonraí Táirge
Feistithe le nascóir SFP 20-bioráin, tacaíonn an modúl seo le feidhmiúlacht an breiseán te. Tá sé deartha go sonrach le húsáid le snáithín aon-mhodh. Ionchorpraíonn an rannán glacadóra réamhaimplitheoir braite InGaAs (IDP), atá suite laistigh de cheanntásc optúil, mar aon le IC iar-amplifier teorannaithe.
Clibeanna Te: sfp-1g-cwdm-1270-40, an tSín sfp-1g-cwdm-1270-40 monaróirí, soláthraithe, monarcha
Rátálacha Uasta Iomlán
|
Paraiméadar |
Siombail |
Min. |
tipiciúil |
uas. |
Aonad |
|
Teocht Stórála |
TS |
-40 |
+85 |
céime |
|
|
Voltas Soláthair |
VCC |
-0.5 |
3.6 |
V |
|
|
Taise Choibhneasta |
RH |
0 |
90 |
% |
Timpeallacht Oibriúcháin Molta
|
Paraiméadar |
Siombail |
Min. |
tipiciúil |
uas. |
Aonad |
|
Teocht oibriúcháin cáis |
Tc |
0 |
+70 |
céime |
|
|
Voltas Soláthair |
VCC |
3.15 |
3.45 |
V |
|
|
Reatha Soláthair |
Icc |
300 |
mA |
||
|
Ráta sonraí |
GBE |
1.25 |
Gbps |
||
|
FC |
1.063 |
Gbps |
Tréithe Leictreacha
(BARR =0 go dtí 70céim , VCC=3.135 go 3.465 Volta)
|
Paraiméadar |
Siombail |
Min. |
tipiciúil |
uas. |
Aonad |
Nóta |
|
|
Rannóg Tarchuradóir |
|||||||
|
Ionchuir impedance difreálach |
Risteach |
85 |
100 |
115 |
Ω |
|
|
|
Luascán ionchuir sonraí dar críoch singil |
Vin PP |
400 |
2000 |
mVp-p |
|||
|
Voltas Díchumasaithe Tarchuir |
VD |
2.0 |
Vcc |
V |
|||
|
Tarchur Cumasaigh Voltas |
VGA |
0 |
0.8 |
V |
|||
|
Tx Locht |
locht |
Tx_f |
2.0 |
V |
|||
|
Gnáth |
Tx_n |
0 |
V |
||||
|
Rannóg an Ghlacadóra |
|||||||
|
Luascán aschuir sonraí dar críoch singil |
Vout, lgh |
370 |
1800 |
mv |
|||
|
LOCHT |
Vcailleach |
2 |
Vcc |
V |
|||
|
LOS Gnáth |
Vlos nám |
0 |
0.8 |
V |
|||
Paraiméadair Optúla
(BARR =0 go 70 céim , VCC=3.135 go 3.465 Volta)
|
Paraiméadar |
Siombail |
Min. |
tipiciúil |
uas. |
Aonad |
Nóta |
|
Rannóg Tarchuradóir |
||||||
|
Tonnfhad an Ionaid |
λc |
λ-6 |
λ |
λ+6.5 |
nm |
|
|
Leithead speictreach(-20dB) |
△λ |
1 |
nm |
|||
|
Cóimheas Seachtú Mód Taobh |
SMSR |
30 |
dB |
|||
|
Cumhacht Aschuir Optúil |
Pamach |
-5 |
0 |
dBm |
1 |
|
|
Ardú Optúil/Am Titim |
tr / tf |
260 |
ps |
2 |
||
|
Cóimheas Díothaithe |
ER |
8.2 |
dB |
|||
|
Masc Súl le haghaidh Aschur Optúil |
Comhlíontach IEEE802.3z (sábháilteacht léasair rang 1) |
|||||
|
Rannóg an Ghlacadóra |
|
|||||
|
Tonnfhad Ionchur Optúil |
λc |
1260 |
1620 |
nm |
||
|
Ró-ualú Glacadóir |
Pol |
-8 |
dBm |
3 |
||
|
Íogaireacht RX |
Sen |
-24 |
dBm |
3 |
||
|
RX_LOS Dearbhaigh |
LOS A |
-40 |
dBm |
|||
|
RX_Dí-dheimhniú LOS |
LOS D |
-25 |
dBm |
|||
|
Hysteresis RX_LOS |
LOSH |
0.5 |
dB |
|||
|
Sonraíochtaí Ginearálta |
||||||
|
Ráta Sonraí |
BR |
1.063/1.25 |
Gb/s |
|||
|
Ráta Earráide Giotán |
BER |
10-12 |
||||
|
uas. Fad Nasc Tacaithe ar 9/125μm SMF@1.25Gb/s |
LMAX |
40 |
km |
|||
|
Buiséad an Chórais Iomlán |
LB |
21 |
dB |
|||
Nóta
1. Seoltar an chumhacht optúil isteach i SMF.
2. 20-80%.
3. Arna thomhas le PRBS 27-1ag 10-12BER
Eolas a Ordú
|

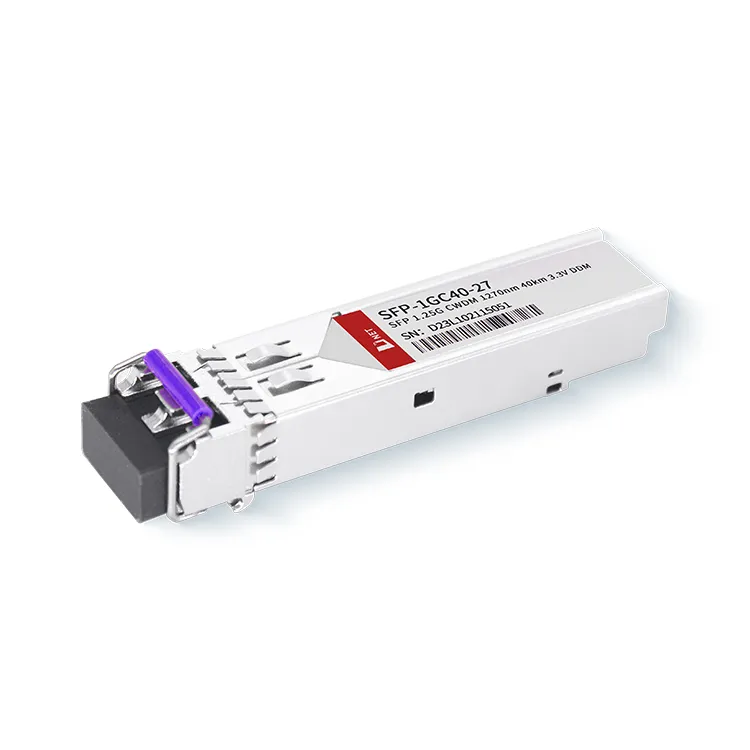

Uimhir Pháirt |
Cur síos |
|
SFP{0}}GC40-27 |
1.25Gb/s 40km CWDM SFP Transceiver Hot Pluggable, Detached LC, +3.3V, 1270nm, CWDM DFB, Aon-mód, DDM |
CCanna
1. Cad é an t-achar CWDM SFP 1470?
A: Tá uasfhad tarchuir 40 ciliméadar ag an SFP{0}}GC40-27 ó D-NET agus tacaíonn sé le ráta sonraí 1.25 Gbps.
2. Cad atá comhoiriúnach le 1.25 g SFP?
A: Tá 1.25G-SFP-550D SFP Transceiver comhlíonta go hiomlán le SFP MSA agus SFF-8472. Mar sin, tá an modúl optúil 1.25G comhoiriúnach le formhór mór na bhfeistí líonra.
3. Conas a bheidh a fhios agam an bhfuil modúl SFP comhoiriúnach?
A: (1) An cineál cónascaire, mar shampla LC, SC.
(2) An modh (modh singil nó il-mód).
(3) An tonnfhad, mar shampla 850 nm, 1310 nm, nó 1550 nm.
(4) An tacaíocht DDM.
(5) An luas, mar shampla 1.25Gbps.
