Cur síos

Paraiméadair theicniúla

Gnéithe Táirge

● Comhlíontach le QSFP-DD MSA
● 4 lána CWDM dearadh MUX/DEMUX
● 100G Lambda MSA 400G-FR4 Sonraíocht comhlíonta
● Uasmhéid tomhaltas cumhachta 10W
● Tarchur suas le 2km ar shnáithín aonmhóid (SMF) le FEC
● Soláthar cumhachta aonair +3.3V

● Cónascaire LC déphléacsacha
● Gearán RoHS

Feidhmchláir

● 400G BASE-FR4 Ethernet
● Idirnasc Lárionad Sonraí

● InfiniBand Interconnect
● Líonrú Fiontair

Clibeanna Te: 400g qsfp-dd fr4 2km transceiver optúla, an tSín 400g qsfp-dd fr4 2km monaróirí transceiver optúla, soláthraithe, monarcha

Rátálacha Uasta Iomlán

Paraiméadar	Siombail	Min	uas	Aonaid
Teocht Stórála Rfearg	Tsrg	-40	+85	céime
Voltas Soláthair	Vcc	0	4	V
coibhneasta Taiseachas	RH	10% go 90% neamh-chomhdhlúthaithe

Coinníollacha Oibriúcháin Molta

Paraiméadar	Siombail	Min	uas	Aonaid
Teocht Stórála Rfearg	Tsrg	-40	+85	céime
Voltas Soláthair	Vcc	0	4	V
coibhneasta Taiseachas	RH	10% go 90% neamh-chomhdhlúthaithe

Sonraíochtaí Optúla Tarchuradóir

Tarchuradóir Paraiméadar	Lána	Min		tipiciúil		uas		Aonaid
Meán Cumhacht seolta in aghaidh an lána		-3.3				3.5		dBm
Meánchumhacht iomlán seolta						9.3		dBm
Modhnú Optúil Dutter Aimplitiúid (OMA seachtrach), gach lána		-0.3				3.7		dBm
Difríocht i gcumhacht seolta idir aon cheann dhá lána (OMA amuigh)						4			dB
Meánchumhacht Seolta in aghaidh an Lána @TX Off State						-20			dBm
Seoladh Cumhacht san OMA seachtrach lúide TDECQ, gach Lána le haghaidh ER Níos mó ná nó cothrom le 4.5dB le haghaidh ER<4.5dB	-1.7 -1.6			dBm
Tarchuradóir agus Scaipeadh Súl Dúnadh le haghaidh PAM4, gach Lána					3.4		dB
Cóimheas Díothaithe			3.5				dB
Torann Déine Choibhneasta (OMA)					-136		dB/Hz
Cóimheas Sochta Mód Taobh (SMSR)			30				dB
Caoinfhulaingt Caillteanas Tuairisceán Optúil					17.1		dB
Frithchaitheamh Tarchuradóir					-26		dB
Cruinneas Monatóireachta Cumhachta Aschuir Tarchuir			-3		3		dB
TDECQ-10*log10(Ceq), gach Lána					3.4		dB
Am aistrithe tarchuradóra					17		ps

Sonraíochtaí Leictreach Ardluais

Paraiméadar	Min	tipiciúil	uas	Aonaid Nótaí
Saintréithe aschuir leictreach glacadóir ag TP4
Ráta comharthaíochta in aghaidh an lána		26.5625		GBd
AC aschur mód coitianta voltas (RMS)			17.5	mV
Voltas aschuir bhuaic-go-buaic difreálach			900	mV
ESMW gar-deireadh (Siméadracht súl leithead masc)		0.265		Chomhéadain
Near-deireadh Eye airde, difreálach	70			mV
ESMW deiridh (Siméadracht súl leithead masc)		0.2		Chomhéadain
Airde súl Far-deireadh, difreálach	30			mV
Cóimheas ISl réamhchúrsóra fad-deireadh	-4.5		2.5	%
	9.5-0.37f			dB	0.01-8GHz
	4.75-7.4log 10 (f/14)			dB	8-19 GHz
Coitianta don mhodh difreálach	22-20(f/25.78)			dB	0.01-12.89GHz
Coitianta don mhodh difreálach	15-6logáil 10 (f/25.78)			dB	12.89-19 GHz
Neamhréir fhoirceannadh difreálach			10	%
Idirthréimhse (íosmhéid, 20% go 80%)	9.5			ps
Voltas mód coitianta DC	-350		2850	mV
Tarchuradóir leictreach tréith ionchuirs ag TP1
Ráta comharthaíochta, in aghaidh an lána		26.5625		GBd
Caoinfhulaingt difreálach voltais ionchuir pk-pk	900			mV
	9.5-0.37f			dB	0.01-8GHz
	4.75-7.4log 10 (f/14)			dB	8-19 GHz
	22-20(f/25.78)			dB	0.01-12.89GHz
	15-6logáil 10 (f/25.78)			dB	12.89-19 GHz
Neamhréir fhoirceannadh difreálach			10	%
Tástáil ionchuir struis modúl	De réir Alt 120E.3.4.1 IEEE802.3bs
Raon lamháltais voltais aon-deireadh	-0.4		3.3	V
Voltas mód coitianta	-350		2850	mV

Eolas a Ordú

Uimhir Pháirt	Cur síos

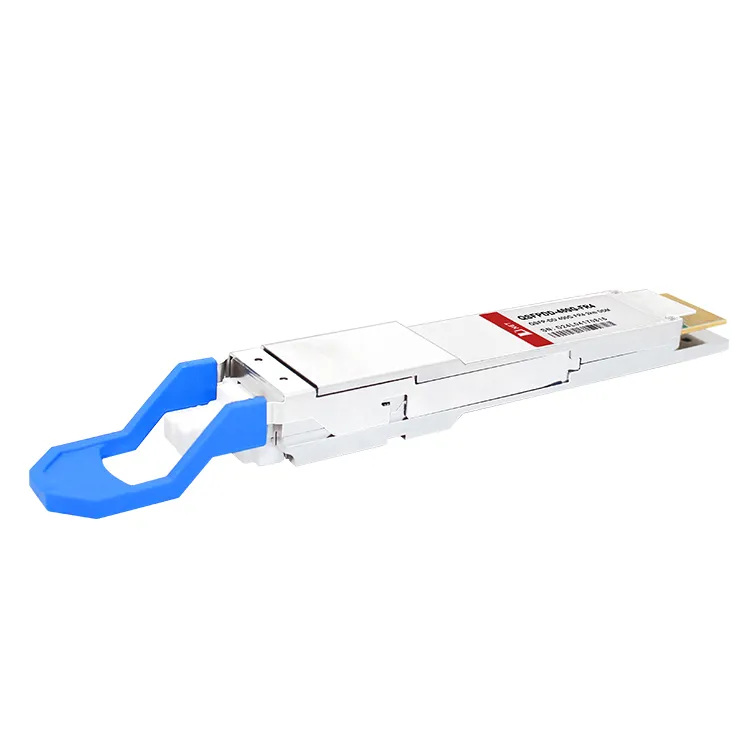

QDD-400G-FR4	400G QSFP-DD FR4 Transceiver Optúil

CCanna

C: An dtacaíonn 400G QSFP-DD FR4 le plugáil te?

A: Sea, tacaíonn 400G QSFP-DD FR4 le plugáil te, rud a chiallaíonn gur féidir é a dhícheangal agus a athcheangal agus an córas fós ag rith gan aon damáiste a dhéanamh don mhodúl nó don chóras.

C: Cé chomh fada agus is féidir le 400G QSFP-DD FR4 sonraí a tharchur?

A: Athraíonn cumas achar tarchurtha 400G QSFP-DD FR4 de réir an chineáil cábla snáthoptaice a úsáidtear, ach tacaíonn sé go ginearálta le hachair suas le 2 chiliméadar.

C: Conas a tharchuirtear an 400G QSFP-DD FR4?

A: Tiontaíonn an modúl 8 cainéal de shonraí ionchuir leictreach 50Gb/s (PAM4) go 4 chainéal de chomharthaí optúla CWDM agus ilphléacsanna iad i gcainéal amháin le haghaidh tarchur optúil 400Gb/s. ar thaobh an ghlacadóra, dí-ilphléacsanna an modúl go optúil a Ionchur optúil 400Gb/s i 4 chainéal de chomharthaí optúla CWDM agus tiontaíonn sé iad go 8 gcainéal 50Gb/s (PAM4) sonraí aschuir leictreach.
