Gnéithe
● Eangach ITU 10GHz, Banna C
● Tarchuradóir EML DWDM, brathadóir grianghraf APD
● Fad tarchurtha nasc SMF suas le 80 km
● Le comhéadan monatóireachta diagnóiseach digiteach comhlíontach SFF 8472
● Tomhaltas cumhachta<1.5W
● RoHS comhlíontach
Feidhmchláir
● Ethernet 10GBASE-ZR/ZW
● Sonet OC-192/SDH
● 10G cainéal Fiber
● Líonraí DWDM
Sonraí Táirge

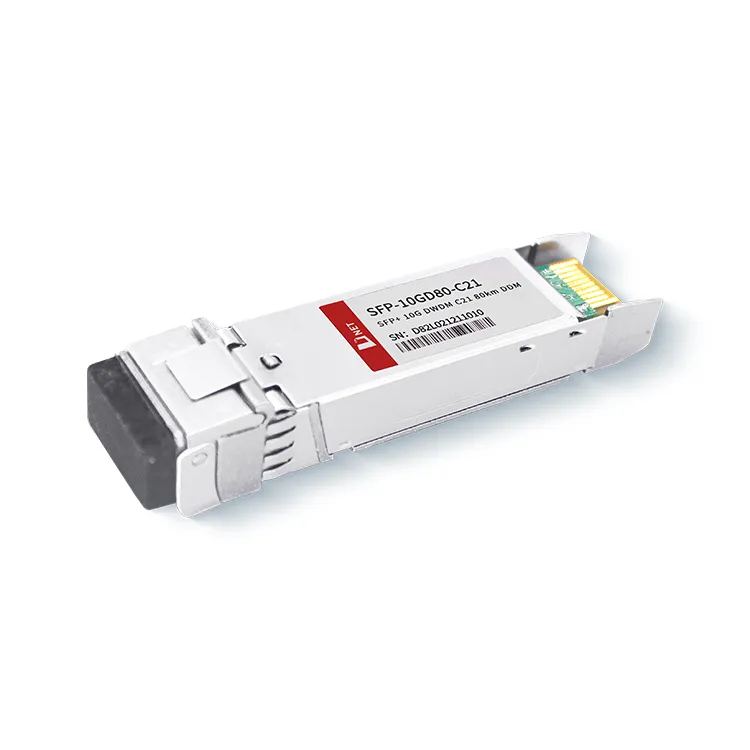

Tá an SFP{0}}GD80-C21 deartha le haghaidh feidhmchláir srathach cumarsáide optúla 10Gb/s, áit a dtiontaíonn sé sraitheach sonraí leictreach 10Gb/s ina chomhartha aschuir optúil 10Gb/s comhfhreagrach, agus vice versa, comhartha ionchuir optúil 10Gb/s a thiontú ar ais go sraitheach sonraí leictreach 10Gb/s. Fostaíonn sé tarchuradóir DWDM EML (Léasair Mhodhnaithe Leictrea-ionsú) agus fóta-bhrathadóir APD (Avalanche Photo-Diode). Laghdaíonn úsáid bhlaosc miotail cur isteach leictreamaighnéadach, agus comhlíonann an táirge caighdeáin RoHS.
Clibeanna Te: SFP{0}}G DWDM C21 80km, an tSín SFP+10G DWDM C21 80km monaróirí, soláthraithe, monarcha
Rátálacha Uasta Iomlán
|
Paraiméadar |
Siombail |
Min. |
tipiciúil |
uas. |
Aonad |
|
Teocht Stórála |
TS |
-40 |
+85 |
céime |
|
|
Teocht Oibriúcháin Cás |
TA |
0 |
70 |
céime |
|
|
Voltas Soláthair Uasta |
Vcc |
-0.5 |
4 |
V |
|
|
Taise Choibhneasta |
RH |
0 |
85 |
% |
Tréithe Leictreacha
(BARR=0 go dtí 70céim , VCC=3.135 go 3.465 Volta)
|
Paraiméadar |
Siombail |
Min. |
tipiciúil |
uas. |
Aonad |
Nóta |
|
Voltas Soláthair |
Vcc |
3.135 |
3.465 |
V |
||
|
Reatha Soláthair |
Icc |
450 |
mA |
|||
|
Tomhaltas Cumhachta |
P |
1.5 |
W |
|||
|
Rannóg Tarchuradóir |
||||||
|
Ionchuir impedance difreálach |
Risteach |
100 |
Ω |
1 |
||
|
Ionchur Tx Caoinfhulaingt Voltas DC Aonair (Tag VeeT) |
V |
-0.3 |
4 |
V |
||
|
Swing voltas ionchuir difreálach |
Vin, lgh |
180 |
700 |
mV |
2 |
|
|
Voltas Díchumasaithe Tarchuir |
VD |
2 |
Vcc |
V |
3 |
|
|
Tarchur Cumasaigh Voltas |
VGA |
acht |
Féach+0.8 |
V |
||
|
Rannóg an Ghlacadóra |
||||||
|
Caoinfhulaingt Voltais Aschuir Aonair Críochnaithe |
V |
-0.3 |
4 |
V |
||
|
Rx Aschur Difreálach Voltas |
Vo |
300 |
850 |
mV |
||
|
Ardú Aschuir Rx agus Am Titim |
Tr/Tf |
30 |
ps |
4 |
||
|
LOCHT |
VLos locht |
2 |
VccHOST |
V |
5 |
|
|
LOS Gnáth |
VLOS norm |
acht |
Féach+0.8 |
V |
5 |
|
Nóta
1. Ceangailte go díreach le bioráin ionchuir sonraí TX. Cúpláil AC ó bhioráin go IC tiománaí léasair.
2. 20%-80%
3. Foirceannadh difreálach 100 ohms.
4. Is aschur bailitheoir oscailte é LOS. Ba chóir é a tharraingt suas le 4.7k – 10kΩ ar an gclár óstach. Is é loighic 0 an gnáthoibríocht; is loighic é caillteanas an chomhartha 1. Is é 5.5V an voltas uasta tarraingt suas.
Paraiméadair Optúla
(BARR=0 go dtí 70céim , VCC=3.135 go 3.465 Volta)
|
Paraiméadar |
Siombail |
Min. |
tipiciúil |
uas. |
Aonad |
Nóta |
|
Rannóg Tarchuradóir |
||||||
|
Tonnfhad Optúil - Deireadh Saoil |
λ |
X-100 |
X |
X+100 |
pm |
|
|
Tonnfhad Optúil - Tús an tSaoil |
λ |
X-25 |
X |
X+25 |
pm |
|
|
Meánchumhacht Optúil |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Cumhacht Lasmuigh Léasair |
Poff |
-30 |
dBm |
|||
|
Cóimheas Díothaithe |
ER |
8.2 |
dB |
|||
|
Pionós Scaipthe Tarchuradóir |
TDP |
3.0 |
dB |
2 |
||
|
Torann ar Dhéine Choibhneasta |
Rin |
-128 |
dB/Hz |
3 |
||
|
Caoinfhulaingt Caillteanas Tuairisceán Optúil |
20 |
dB |
||||
|
Rannóg an Ghlacadóra |
||||||
|
Tonnfhad an Ionaid |
λr |
1480 |
1565 |
nm |
||
|
Los Dearbhaigh |
LOSA |
-40 |
- |
dBm |
||
|
Los Milseog |
LOSD |
-24 |
dBm |
|||
|
Los Hysteresis |
LOSH |
0.5 |
dB |
|||
|
Ró-ualach |
Sath |
-7 |
dBm |
5 |
||
|
Frithchaitheamh Glacadóir |
rrx |
-12 |
dB |
|||
Nóta
1. machnamh 12dB.
2. Coinníollacha na dtástálacha ar ghlacadóirí struis in aghaidh an IEEE802.3ae. Éilíonn tástáil CSRS go gcloíonn an bord óstaigh le SFF-8431.
3. Ró-ualach glacadóra atá sonraithe in OMA agus faoin riocht struis cuimsitheach is measa.
Eolas a Ordú
|
Uimhir Pháirt |
Cur síos |
|
SFP{0}}GD80-C21 |
10Gb/s 80km DWDM SFP+ Transceiver Hot Pluggable, Déphléacsach LC, +3.3V, 100GHz, DWDM EML&APD, Mód singil |
CCanna
1. Cad é 10G dwdm 80km?
A: Tagraíonn 10G DWDM 80km do chineál teicneolaíochta cumarsáide optúla a chuireann ar chumas tarchur sonraí ag ráta 10G thar achar 80km ag baint úsáide as DWDM. Is teicníocht é DWDM a ligeann do chomharthaí optúla iolracha, gach ceann á iompar ar thonnfhad difriúil, a chomhcheangal agus a tharchur thar aon snáithín optúil amháin. Ligeann sé seo úsáid éifeachtach a bhaint as an bandaleithead atá ar fáil agus méadaíonn sé acmhainn an ghréasáin snáthoptaice.
2. Cad é an difríocht idir CWDM agus DWDM SFP?
A: Is é an raon tonnfhad de CWDM SFP ná 1270-1610 nm. Is é 120 km an t-achar tarchuir uasta. Mar sin féin, tá tonnfhad uasta de 1620 nm ag DWDM SFP agus uasfhad tarchurtha de 200 km.
