Cur síos

Paraiméadair theicniúla

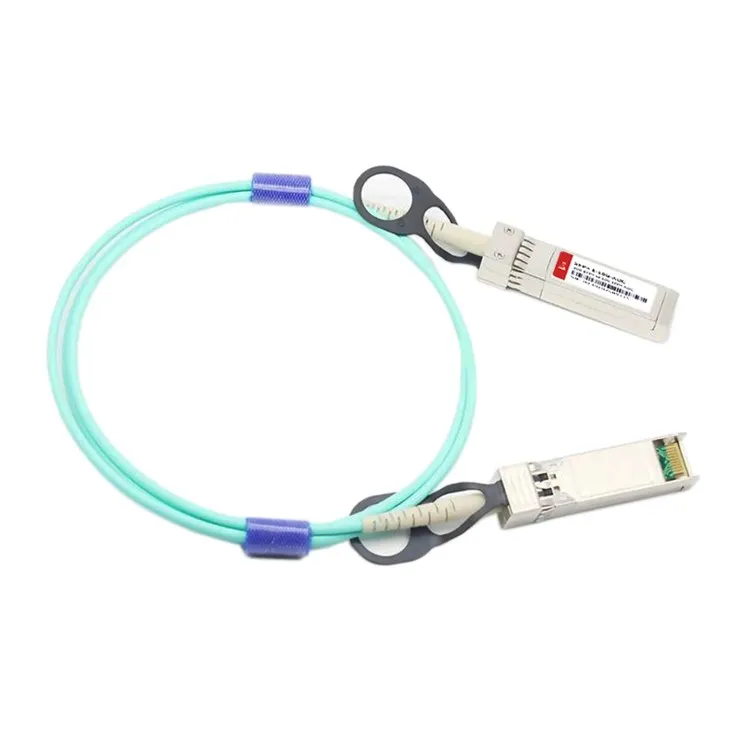

Seirbhís Cábla Optúil Gníomhach D-Net

● Cúnamh Comhoiriúnachta:Cuireann D-NET seirbhísí comhoiriúnachta ar fáil chun a chinntiú go bhfuil modúil optúla comhoiriúnach le trealamh ó phríomh-mhonaróirí.
● Seirbhísí Pearsanta:Soláthraíonn D-NET roghanna saincheaptha OEM dá tháirgí. Arna iarraidh sin, is féidir le custaiméirí lipéid lógó daite a chur in oiriúint dá gcuid riachtanas.
● Tréimhse Seachadta Caighdeánach:3 Lá
● Réitigh Sheoltóireachta Fhairsing:Comhoibríonn D-NET le cuideachtaí cúiréireachta a bhfuil cáil orthu mar SF, FedEx, DHL, UPS, agus eile chun seirbhísí loingseoireachta iontaofa a chinntiú.

Gnéithe

● Comhéadan leictreach comhlíonta le SFF-8431

● Léasair 850nm VCSEL agus grianghraf-bhrathadóir PIN

● Uasfhad naisc 150m ar OM2 CMA agus 300m ar OM3 CMA

● Tá feidhmeanna diagnóisic dhigitigh ar fáil tríd an gcomhéadan I2C

● RoHS comhlíontach

● Hot Pluggable

Cur síos ar Tháirgí

● 10 Gigcabit Ethernet

● InfiniBand QDR, SDR, DDR

● Freastalaithe, lasca, oiriúnaitheoirí cárta stórála agus óstach

Líníocht imlíne

Paraiméadar	Luach	Aonaid
Trastomhas	3	mm
Ga lúb íosta	30	mm
Caoinfhulaingt Fad	Fad < 1 m: +5 /-0	cm
	1 m Níos lú ná nó cothrom le fad Níos lú ná nó cothrom le 4.5 m: +15 / -0	cm
	5 m Níos lú ná nó cothrom le fad Níos lú ná nó cothrom le 14.5 m: +30 / -0	cm
	Fad Níos mó ná nó cothrom le 15.0 m +2% / -0	m
Dath cábla	Aqua(OM3);Oráiste(OM2)

Léaráid Sreangaithe

Cur síos ar phionna:

Bioráin	Siombail	Ainm/Cur Síos	Nótaí
1	VEET	Talamh Tarchuradóir Modúl	1
2	TX{0}}FAULT	Locht Tarchuradóir Modúl	2
3	TX_Díchumasaigh	Tarchuradóir Díchumasaigh; Múchann aschur léasair tarchuradóra	3
4	SDA	{{0}Líne Sonraí Comhéadain Srathach Sreanga (MOD-DEF2)
5	SCL	{{0}Clog Comhéadain Srathach Sreanga (MOD-DEF1)
6	MOD_ABS	Modúl As láthair, ceangailte le V_EET nó V_EER sa mhodúl	2
7	RS0	Ráta Roghnaigh 0, rialaíonn sé go roghnach glacadóir modúil SFP+
8	RX_LOS	Cailliúint Tásc Comhartha faighteora (I FC ainmnithe mar Rx_LOS agus in Ethernet ainmnithe mar NÍ Braith Comhartha)	2
9	RS1	Ráta Roghnaigh 1, rialaítear modúl SFP+ go roghnach tarchuradóra
10	V_EER	Talamh Glacadóir Modúil	1
11	V_EER	Talamh Glacadóir Modúil	1
12	RD-	Aschur Sonraí Inbhéartaithe Glacadóir
13	RD+	Glacadóir Aschur Sonraí Neamh-Inbhéartaithe
14	V_EER	Talamh Glacadóir Modúil	1
15	V_CCR	Glacadóir Modúl 3.3 V Soláthar
16	V_CCT	Tarchuradóir Modúl 3.3 V Soláthar
17	V_EET	Talamh Tarchuradóir Modúl	1
18	TD+	Ionchur Sonraí Neamh-Inbhéartaithe Tarchuradóir
19	TD-	Ionchur Sonraí Inbhéartaithe Tarchuradóir
20	V_EET	Talamh Tarchuradóir Modúl	1

Coinníollacha Oibriúcháin Molta

Paraiméadar	Siombail	Min.	tipiciúil	uas.	Aonad	Nótaí
Teocht Cás Oibriúcháin	T_C	0	-	+70	céime
Voltas Soláthair Cumhachta	Vcc	3.14	3.3	3.47	V
Reatha Soláthar Cumhachta	Icc	-	-	150	mA
Diomailt Cumhachta	Pd	-	-	0.6	W
Ráta Giotán	BR	-	10.3125	-	Gbps
Ga Bend Snáithín	Rb	3	-	-	cm

Tréithe Leictreacha

Paraiméadar			Siombail		Min.	Clóscríobh.	uas.	Aonaid		Nótaí
Tarchuradóir
Swing Ionchur Sonraí Difreálach			Vin, PP		200	-	1600		mV_PP
Impedance Difreálach Ionchur			ZIN		90	100	110		Ω
Tx_An locht	Oibríocht Ghnáth		VOL		0	-	0.8		V
	Locht Tarchuradóir		VOH		2.0	-	VCC		V
Tx_Díchumasaigh	Oibríocht Ghnáth		VIL		0	-	0.8		V
	Laser Díchumasaigh		VIH		2.0	-	V_CC+0.3		V
Glacadóir
Aschur Dáta Difreálach				Vout	370	-	1600	mV
Impedance Difreálach Aschuir				Z_D	90	100	110	Ω
Rx_LOS		Oibríocht Ghnáth		VOL	0	-	0.8	V
		Caill Comhartha		voH	2.0	-	VCC	V

Saintréithe Optúla

Paraiméadar	Siombail	Aonad	Min	Clóscríobh	uas	Nótaí
Tréithe tarchuradóra optúil
Ráta Sonraí	DR	Gbps	9.953	10.3125	11.3
Raon Tonnfhad an Ionaid	λc	nm	820	850	880
Cumhacht Lasmuigh Léasair	Poff	dBm	-	-	-45
Seoladh Cumhacht Optúil	P0	dBm	-6.0			1
Cóimheas Díothaithe	ER	dB	3	-	-
(rms) Leithead speictreach(RMS)	RMS	nm	-		0.45
Saintréithe Glacadóir Optúil
Ráta Sonraí	DR	Gbps	9.953	10.3125	11.3
Ráta Earráide Giotán	BER	dBm	-	-	E-12	2
Overload Ionchur Optúil Cumhacht	UAP	dBm	2.4	-	-	2
Raon Tonnfhad an Ionaid	λc	nm	820	-	880
Íogaireacht Glacadóir i Meánchumhacht	Sen	dBm	-	-	-9.9	3
Los Assert	LosA	dBm	-26	-	-
Los De-Assert	chailleadhD	dBm	-	-	-12
Los Hysteresis	LosH	dB	0.5	-	-

Absalóideach Uasmhéid Rátálacha

Paraiméadar	Siombail	Min.	tipiciúil	uas.	Aonad	Nótaí
Voltas Soláthair	Vcc₃	-0.5	-	+3.6	V
Teocht Stórála	T_s	-40	-	+85	céime
Taise Oibriúcháin	RH	+5	-	+85	%	1
Tairseach Damáiste an Ghlacadóra	P Rdmg	+3.4	-	-	dBm

CCanna

1. Cén cineál cábla snáthoptaice a úsáidtear sa 10G SFP+ AOC?
A: Is gnách go n-úsáideann an 10G SFP+ AOC snáithín ilmhód (MMF), go sonrach OM3 nó OM4, chun bandaleithead ard agus caolú íseal a sholáthar thar achair ghearr.

2. An féidir an 10G SFP+ AOC a úsáid in iarratais lasmuigh?
A: Go ginearálta, tá an 10G SFP + AOC deartha le húsáid faoi dhíon mar gheall ar a íogaireacht d'fhachtóirí comhshaoil mar theocht, taise, agus nochtadh UV. Bheadh cáblaí optúla rátáilte lasmuigh níos oiriúnaí d’fheidhmchláir lasmuigh.

3. An dtacaíonn an 10G SFP+ AOC le monatóireacht dhiagnóiseach digiteach (DDM) trí EEPROM?
A: Sea, tacaíonn go leor 10G SFP+ AOCanna le DDM, a cheadaíonn monatóireacht fíor-ama ar pharaiméadair mar chumhacht optúil, teocht agus voltas, trí EEPROM atá leabaithe sa mhodúl trasghlacadóir.
