Seirbhís Modúil Trasghlacadóir Optúil D-net
● Cúnamh Comhoiriúnachta:Cuireann D-NET seirbhísí comhoiriúnachta ar fáil chun a chinntiú go bhfuil modúil optúla comhoiriúnach le trealamh ó phríomh-mhonaróirí.
● Seirbhísí Pearsanta:Soláthraíonn D-NET roghanna saincheaptha OEM dá tháirgí. Arna iarraidh sin, is féidir le custaiméirí lipéid lógó daite a chur in oiriúint dá gcuid riachtanas.
● Tréimhse Seachadta Caighdeánach:3 Lá
● Réitigh Sheoltóireachta Fhairsing:Comhoibríonn D-NET le cuideachtaí cúiréireachta a bhfuil cáil orthu mar SF, FedEx, DHL, UPS, agus eile chun seirbhísí loingseoireachta iontaofa a chinntiú.
Gnéithe
● Tacaíonn rátaí giotán suas le 1.25Gbps
● Tá lorg SFP te-pluggable aige
● Feistithe le brathadóir grianghraf léasair agus PIN CWDM DFB, atá in ann suas le 80km a tharchur ar SMF
● Comhlíonann sé sonraíochtaí SFP MSA agus SFF-8472, ina bhfuil gabhdán déphléacsach LC
● RoHS comhlíontach
● Cumhachtaithe ag soláthar cumhachta amháin +3.3V
● Ionchorpraíonn sé Monatóireacht Diagnóiseach Fíor-Ama
● Raon teocht an cháis oibriúcháin:
-Standard: 0 go +70 céim
- Tionsclaíoch: -40 go +85 céim
Feidhmchláir
● Córais optúla 1.25Gbps
● Gigabit Ethernet
● Cainéal Snáithín 1.063Gbps
● Naisc Optúla eile
Sonraí Táirge
Comhlíonann na trasghlacadóirí Comhaontú Ilfhoinse an SFP agus na feidhmeanna diagnóisice digiteacha atá sonraithe in SFF-8472 go hiomlán. Tá trí phríomhchuid iontu: tarchuradóir léasair CWDM DFB, fóta-óid PIN atá comhtháite le réamhaimplitheoir tras-impedance (TIA), agus aonad rialaithe MCU. Cloíonn gach modúl le caighdeáin sábháilteachta léasair Aicme I.

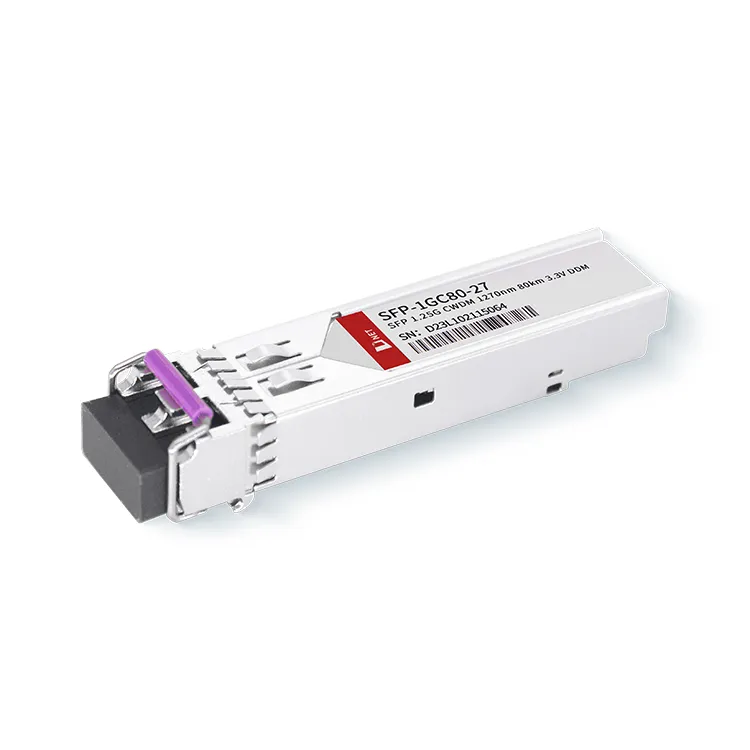

Clibeanna Te: SFP 1G 1000base CWDM 1270nm 80km, An tSín SFP 1G 1000base CWDM 1270nm 80km monaróirí, soláthraithe, monarcha
Rátálacha Uasta Iomlán
|
Paraiméadar |
Siombail |
Min |
uas |
Aonad |
|
Voltas Soláthair |
Vcc |
-0.5 |
4.5 |
V |
|
Teocht Stórála |
Ts |
-40 |
+85 |
céime |
|
Taise Oibriúcháin |
- |
5 |
85 |
% |
Coinníollacha Oibriúcháin Molta
|
Paraiméadar |
Siombail |
Min |
tipiciúil |
uas |
Aonad |
|
|
Teocht Cás Oibriúcháin |
Caighdeán |
Tc |
0 |
+70 |
céime |
|
|
leathnaithe |
-20 |
+80 |
céime |
|||
|
Tionscail |
-40 |
+85 |
céime |
|||
|
Voltas Soláthair Cumhachta |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
|
Reatha Soláthar Cumhachta |
Icc |
300 |
mA |
|||
|
Ráta Sonraí |
0.1 |
1.25 |
Gbps |
|||
Saintréithe Optúla agus Leictreacha
|
Paraiméadar |
Siombail |
Min |
tipiciúil |
uas |
Aonad |
Nótaí |
||
|
Tarchuradóir |
||||||||
|
Tonnfhad an Ionaid |
λc |
λc-6.5 |
λc |
λc+6.5 |
nm |
|||
|
Leithead speictreach(-20dB) |
Δλ |
1 |
nm |
|||||
|
Cóimheas um Shochtadh Taobh-Mód |
SMSR |
30 |
- |
dB |
||||
|
Meánchumhacht Aschuir |
Pamach |
0 |
+4.0 |
dBm |
1 |
|||
|
Cóimheas Díothaithe |
ER |
9.0 |
dB |
|||||
|
Difreálach Swing Ionchur Sonraí |
VIN |
180 |
1200 |
mV |
2 |
|||
|
Impedance Difreálach Ionchur |
ZIN |
90 |
100 |
110 |
Ω |
|||
|
TX Díchumasaigh |
Díchumasaigh |
2.0 |
Vcc |
V |
||||
|
Cumasaigh |
0 |
0.8 |
V |
|||||
|
Locht TX |
locht |
2.0 |
Vcc |
V |
||||
|
Gnáth |
0 |
0.8 |
V |
|||||
|
Glacadóir |
||||||||
|
Tonnfhad an Ionaid |
λc |
1270 |
1610 |
nm |
||||
|
Íogaireacht Glacadóir |
-26 |
dBm |
3 |
|||||
|
Ró-ualú Glacadóir |
-1 |
dBm |
3 |
|||||
|
LOS De-Asert |
LOSD |
-27 |
dBm |
|||||
|
LOS Dearbhaigh |
LOSA |
-38 |
dBm |
|||||
|
Los hysteresis |
0.5 |
4 |
dB |
|||||
|
Difreálach Swing Aschur Sonraí |
Vamach |
600 |
800 |
1000 |
mV |
4 |
||
|
LOS |
Ard |
2.0 |
Vcc |
V |
||||
|
Íseal |
0.8 |
V |
||||||
Nótaí
1. Seoltar an chumhacht optúil isteach i SMF.
2. Ionchur PECL, go hinmheánach AC-chúpláilte agus a fhoirceannadh.
3. Arna thomhas le patrún tástála PRBS 27-1 @ 1250Mbps, BER Níos lú ná nó cothrom le 1×10-12.
4. Go hinmheánach AC-chúpláilte.
Eolas a Ordú
|
Uimhir Pháirt |
Cur síos |
|
SFP{0}}GC80-27 |
1.25Gbps SFP CWDM Transceiver, Mód Aonair, 80km Reach |
CCanna
1. Cad a chiallaíonn 1G SFP?
A: Is ionann 1G SFP agus 1 Gigabit Small Form-factor Pluggable, a thacaíonn le luas tarchurtha sonraí de 1 Gigabit in aghaidh an tsoicind.
2. Conas transceiver SFP a roghnú?
1.Compatibility: Deimhnigh go bhfuil an modúl SFP oiriúnach le húsáid le do chrua-earraí líonraithe.
Ráta 2.Data: Faigh amach an ráta sonraí is gá bunaithe ar d'éilimh líonra ar leith.
Cineál 3.Fiber: Déan machnamh ar cé acu an mbainfidh tú úsáid as cáblaí snáthoptaice aon-mhód nó ilmhód.
4.Distance: Socraigh an réise idir na pointí tarchuir agus glactha laistigh de do líonra.
Cineál 5.Connector: Fíoraigh an cineál cónascaire atá ag teastáil le haghaidh do ghléasanna líonra.
