Sonraí Táirge

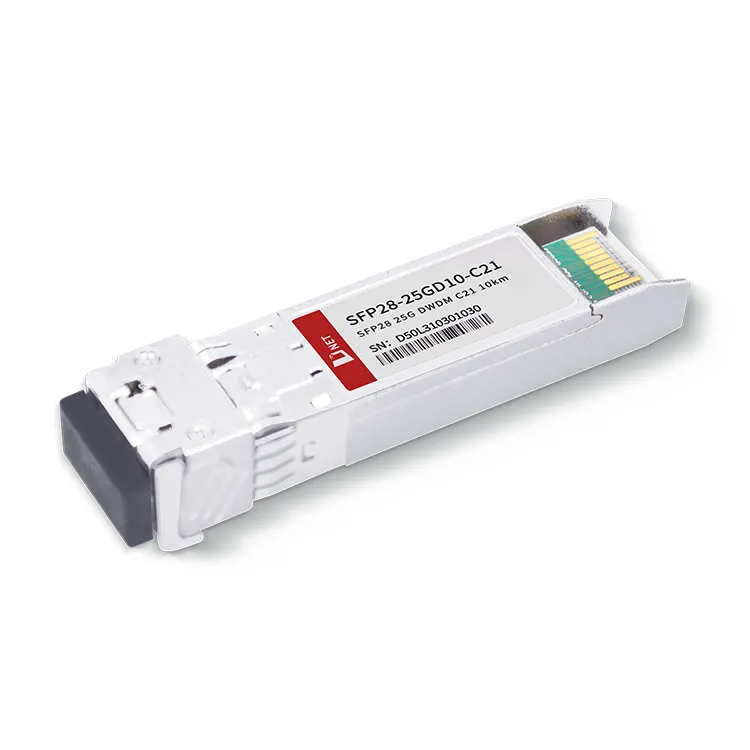

Ionchorpraítear i modúl trasghlacadóir 25G DWDM C{{2}KM D-net fo-thionól optúil an-chomhtháite a chuimsíonn léasair DWDM EML, aonad rialaithe MCU, agus réamhaimplitheoir. Tá an modúl 25G SFP28 DWDM 10KM deartha go sonrach le húsáid le snáithín aonmhód agus oibríonn sé ag tonnfhad ainmniúil laistigh den ghreille ITU 100 GHz, ag baint úsáide as tonnfhad DWDM C-bhanna. Úsáidtear go forleathan é in iarratais Ethernet 25G agus CPRI 10.
Clibeanna Te: SFP28 DWDM C21 10Modúl transceiver KM, an tSín SFP28 DWDM C21 10 Monaróirí modúl transceiver KM, soláthraithe, monarcha
|
Paraiméadar |
Siombail |
Min |
uas |
Aonad |
|
Voltas Soláthair |
Vcc |
-0.5 |
4.5 |
V |
|
Teocht Stórála |
Ts |
-40 |
+85 |
céime |
|
Taise Oibriúcháin |
- |
5 |
85 |
% |
Rátálacha Uasta Iomlán
|
Paraiméadar |
Siombail |
Min |
uas |
Aonad |
|
Voltas Soláthair |
Vcc |
-0.5 |
4.5 |
V |
|
Teocht Stórála |
Ts |
-40 |
+85 |
céime |
|
Taise Oibriúcháin |
- |
5 |
85 |
% |
Coinníollacha Oibriúcháin Molta
|
Paraiméadar |
Siombail |
Min |
tipiciúil |
uas |
Aonad |
|
Teocht Cás Oibriúcháin |
Tc |
0 |
+70 |
céime |
|
|
Voltas Soláthair Cumhachta |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
Reatha Soláthar Cumhachta |
Icc |
700 |
mA |
||
|
Ráta Sonraí |
25.78 |
Gbps |
Saintréithe Optúla agus Leictreacha
|
Paraiméadar |
Siombail |
Min |
tipiciúil |
uas |
Aonad |
Nótaí |
||
|
Tarchuradóir |
||||||||
|
Tonnfhad an Ionaid |
λc |
1528.77 |
1563.05 |
nm |
||||
|
Leithead speictreach(-20dB) |
Δλ |
1 |
nm |
|||||
|
Cóimheas um Shochtadh Taobh-Mód |
SMSR |
30 |
- |
dB |
||||
|
Meánchumhacht Aschuir |
Pamach |
-1 |
+6 |
dBm |
1 |
|||
|
Cóimheas Díothaithe |
ER |
6 |
dB |
|||||
|
Difreálach Swing Ionchur Sonraí |
VIN |
180 |
850 |
mV |
2 |
|||
|
Impedance Difreálach Ionchur |
ZIN |
90 |
100 |
110 |
Ω |
|||
|
TX Díchumasaigh |
Díchumasaigh |
2.0 |
Vcc |
V |
||||
|
Cumasaigh |
0 |
0.8 |
V |
|||||
|
Locht TX |
locht |
2.0 |
Vcc |
V |
||||
|
Gnáth |
0 |
0.8 |
V |
|||||
|
Glacadóir |
||||||||
|
Tonnfhad an Ionaid |
λc |
1510 |
1570 |
nm |
||||
|
Íogaireacht Glacadóir |
-15 |
dBm |
3 |
|||||
|
Ró-ualú Glacadóir |
2 |
dBm |
3 |
|||||
|
LOS De-Dearbhaigh |
LOSD |
-16 |
dBm |
|||||
|
LOS Dearbhaigh |
LOSA |
-35 |
dBm |
|||||
|
Los hysteresis |
0.5 |
dB |
||||||
|
Difreálach Swing Aschur Sonraí |
Vamach |
300 |
900 |
mV |
4 |
|||
|
LOS |
Ard |
2.0 |
Vcc |
V |
||||
|
Íseal |
0.8 |
V |
||||||
Nótaí:
1. Seoltar an chumhacht optúil isteach i SMF.
2. Ionchur PECL, go hinmheánach AC-chúpláilte agus a fhoirceannadh.
3. Arna thomhas le patrún tástála PRBS 231-1 @ 25.78Gbps, BER Níos lú ná nó cothrom le 5E-5.
4. Go hinmheánach AC-chúpláilte.
Eolas a Ordú
|
Uimhir Pháirt |
Cur síos |
|
SFP{0}}GD10-C21 |
Modúl trasghlacadóra 25.78Gbps 25G DWDM C21 10KM, 10km do SMF |
CCanna
1. Cad iad na luasanna a thacaíonn SFP28?
A: Tá ráta tarchurtha 25 Gbps ag an transceiver optúil SFP 28, ag baint úsáide as cónascaire LC.
2. Cé chomh tapa agus atá 25GbE?
A: Soláthraíonn 25GbE cosán níos simplí chuig luasanna Ethernet de 50 Gbps, 100 Gbps agus níos faide anonn. De réir mar a aibíonn an teicneolaíocht 25G, is féidir le húsáideoirí oibríocht gan uaim a bhaint amach idir na comhpháirteanna móra laistigh den líonra lárionad sonraí.
