Gnéithe
● Caillteanas ionsáite íosta
● Cobhsaíocht comhartha eisceachtúil
● Cumais aistrithe ardluais
● Clúdach leathan tonnfhad
● Feidhmíocht atá tíosach ar fhuinneamh
● Dearadh láidir agus dlúth
Feidhmchláir
● Tástáil agus Monatóireacht Líonra
● Iomarcaíocht Líonra snáthoptaice
● Ródú Comhartha Optúil

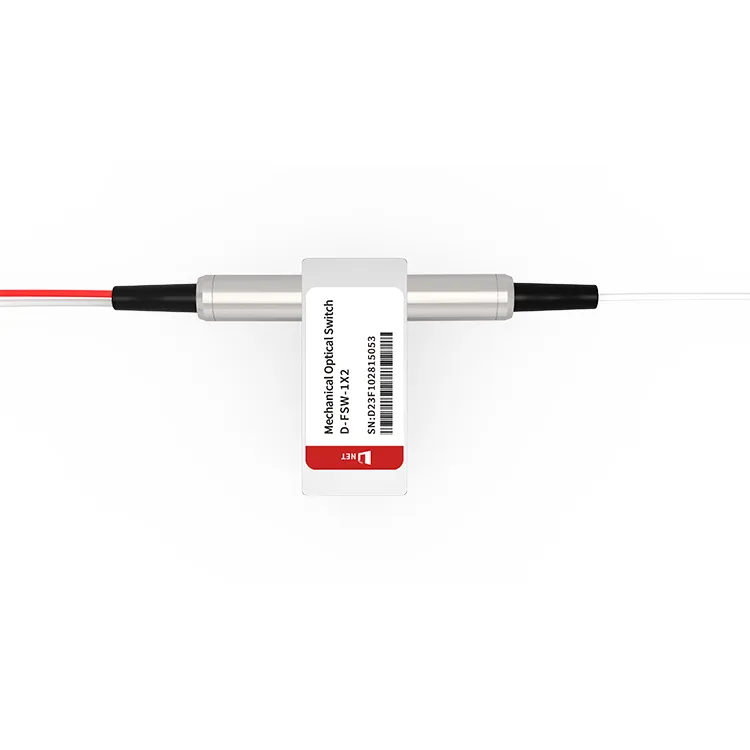

Clibeanna Te: 1X2 OPTO Mechanical Optical Switch, An tSín 1X2 OPTO Meicniúil Athraigh Optúil monaróirí, soláthraithe, monarcha
Sonraíochtaí
|
Tonnfhad Oibriúcháin |
1260~1620nm(SM) 850nm(MM) |
Caillteanas Ionsáigh |
Níos lú ná nó cothrom le 1.0dB |
|
Caillteanas Cleithiúnach Tonnfhad |
Níos lú ná nó cothrom le 0.25dB |
Polarization Cleithiúnach Caillteanas |
Níos lú ná nó cothrom le 0.05dB |
|
Caillteanas ag brath ar an teocht |
Níos lú ná nó cothrom le 0.20dB |
Caillteanas Tuairisceán |
SM Níos mó ná nó cothrom le 50dB MM Níos mó ná nó cothrom le 30dB |
|
Caint na Croise |
SM Níos mó ná nó cothrom le 55dB MM Níos mó ná nó cothrom le 35dB |
Athraigh Am |
Níos lú ná nó cothrom le 8ms |
|
Atrialltacht |
Níos lú ná nó cothrom le ±0.02dB |
Marthanacht |
Níos mó ná nó cothrom le 107 uair |
|
Voltas Oibriúcháin |
3 nó 5V |
Athraigh Cineál |
Neamh-latching/latching |
|
Teocht Oibriúcháin |
－20~＋70 céim |
Teocht Stórála |
－40~＋85 céim |
|
Cumhacht Optúil |
Níos lú ná nó cothrom le 500mW |
Toise |
27.0L×12.0W×8.2H mm |
Cumraíochtaí Bioráin
|
Cineál |
Bealach Optúil |
Tiomántán Leictreach |
Braiteoir Stáit |
||||||
|
1×2 |
Bioráin 1 |
PIN5 |
Biorán 6 |
biorán 10 |
PIN 2-3 |
PIN{0}} |
PIN{0}} |
PIN 8-9 |
|
|
Laisteáil |
P1-P2 |
-- |
-- |
GND |
V＋ |
Dún |
Oscail |
Oscail |
Dún |
|
P1-P3 |
V＋ |
GND |
-- |
-- |
Oscail |
Dún |
Dún |
Oscail |
|
|
Neamh-latching |
P1-P2 |
-- |
-- |
-- |
-- |
Dún |
Oscail |
Oscail |
Dún |
|
P1-P3 |
V＋ |
-- |
-- |
GND |
Oscail |
Dún |
Dún |
Oscail |
|
Toisí Meicniúla (Aonad:mm)
Bealach Optúil
Eolas a Ordú
|
FSW |
-1X2- |
-Tonnfhad- |
-Athraigh Cineál- |
-Voltas- |
-Cineál snáithín- |
-Pacáiste- |
-Fad snáithín- |
-Ceanglóir- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Speisialta＝0 |
Laisteáil＝1 Neamh-latching＝2 MINI Laisteáil＝3 MINI Neamh-latching＝4 Speisialta＝0 |
3V=3 5V=5 Speisialta＝0 |
SM{0}} 50/125=5 62.5/125=6 Speisialta＝0 |
Snáithín lom=1 feadán 900um=3 Speisialta＝0 |
0.25m=1 0.5m=2 1.0m=3 Speisialta＝0 |
Ceann ar bith=1 FC/PC{0}} FC/APC=3 SC/PC{0}} SC/APC=5 ST/PC{0}} LC/PC{0}} LC déphléacsacha=8 Speisialta＝0 |
CCanna
1. Cad é lasc opto-meicniúil
A: Feidhmíonn lasc opto-meicniúil, dá ngairtear lasc leictreastatach nó lasc optúil, chun comharthaí optúla a threorú nó a aistriú idir cosáin nó bealaí éagsúla ar bhealach roghnach. Baintear é seo amach trí shuíomh comhpháirte optúla, cosúil le scáthán nó priosma a athrú go fisiciúil, agus ar an gcaoi sin treo an tsreafa solais a rialú.
2. Cad é lasc optúil nó meicniúil níos fearr?
A: Braitheann roghnú idir lasca optúla agus meicniúla ar roinnt fachtóirí, lena n-áirítear na ceanglais shonracha iarratais, srianta buiséid, agus tréithe feidhmíochta inmhianaithe. In iarratais ina bhfuil caillteanas isteach íseal, ard-iontaofacht agus bandaleithead leathan ríthábhachtach, d'fhéadfadh gurb iad lasca optúla an rogha is fearr. Ar an láimh eile, má tá éifeachtacht costais agus simplíocht níos tábhachtaí, d'fhéadfadh go mbeadh lasca meicniúla ina rogha níos fearr.
3. Cad iad na cineálacha éagsúla lasca optúla
A: Is feistí iad lasca optúla, ar a dtugtar lasca opto-meicniúla freisin, chun comharthaí a tharchur agus chun sreabhadh sonraí a bhainistiú trí úsáid solais. I gcodarsnacht le lasca meicniúla traidisiúnta a bhíonn ag brath ar theagmhálacha fisiceacha agus comhpháirteanna miotalacha, úsáideann na lasca seo léasacha solais chun comharthaí a bhrath agus a atreorú.
