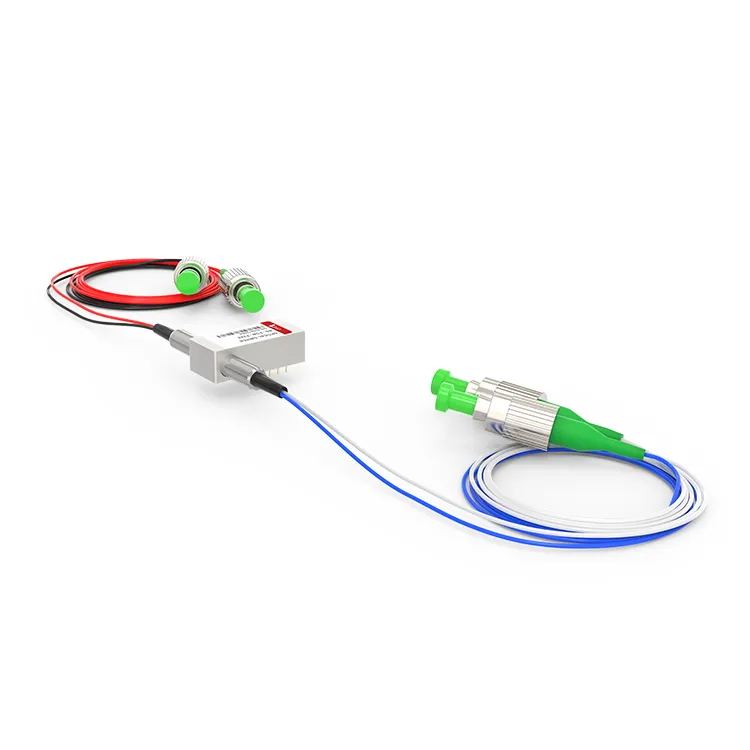

Lasc Optúil Meicniúil F2X2 OPTO

Lasc Optúil Meicniúil F2X2 OPTO
Is gléas iomlán Athraigh Meicniúla Optúil é F2X2 Mechanical Optical Switch le dhá phort ionchuir agus dhá chalafoirt aschuir. Glacann sé an struchtúr meicniúil chun an t-athrú ródú comhartha optúil a bhaint amach, agus aistríonn sé an comhartha optúil ó phort ionchuir amháin go calafort aschuir eile trí oibriú meicniúil.

Glaoigh Linn

Cur síos

Paraiméadair theicniúla

Sonraí Táirge

Feidhmíonn an lasc opto-meicniúil F2X2 tríd an comhartha optúil ionchuir a threorú nó a bhlocáil chun an cainéal optúil a nascadh leis an snáithín optúil aschuir. Coinníonn an leagan latch an cosán optúil roghnaithe fiú tar éis an comhartha tiomána a bhaint, ach mainneachtainí an leagan neamh-latch go dtí an suíomh nó as nuair a chailltear an chumhacht. Tá caillteanas ionsáite níos lú ná 1.0dB agus am freagartha sciobtha ag baint leis an Lasc Optúil Meicniúil F2X2, rud a chuireann ar chumas aistriú comharthaí optúla ag leibhéal na nana-soicindí, rud a chomhlíonfaidh éilimh tarchurtha ardluais.

Clibeanna Te: f2x2 opto meicniúil lasc optúil, an tSín f2x2 opto meicniúil lasc optúil monaróirí, soláthraithe, monarcha

Sonraíochtaí Táirge

Tonnfhad Oibriúcháin	1240~1680nm (SM)	Caillteanas Ionsáigh	Níos lú ná nó cothrom le 1.0dB
Caillteanas Cleithiúnach Tonnfhad	Níos lú ná nó cothrom le 0.25dB	Polarization Cleithiúnach Caillteanas	Níos lú ná nó cothrom le 0.05dB
Caillteanas ag brath ar an teocht	Níos lú ná nó cothrom le 0.20dB	Caillteanas Tuairisceán	SM Níos mó ná nó cothrom le 55dB
Caint na Croise	SM Níos mó ná nó cothrom le 70dB	Athraigh Am	Níos lú ná nó cothrom le 8ms
Atrialltacht	Níos lú ná nó cothrom le ±0.02dB	Marthanacht	Níos mó ná nó cothrom le 10⁷amanna
Voltas Oibriúcháin	3 nó 5V	Athraigh Cineál	Neamh-latching/latching
Teocht Oibriúcháin	－20~＋70 céim	Teocht Stórála	－40~＋85 céim
Cumhacht Optúil	Níos lú ná nó cothrom le 500mW	Toise	27.0L×12.5W×8.4H mm

Cumraíochtaí Bioráin

Cineál	Bealach Optúil	Tiomántán Leictreach				Braiteoir Stáit
F2×2	Bealach Optúil	Bioráin 1	Bioráin 5	Bioráin 6	Bioráin 10	PIN 2-3	PIN 3-4	PIN 7-8	PIN 8-9
Laisteáil	P1-P4,P2-P3	--	--	GND	V＋	Dún	Oscail	Oscail	Dún
Laisteáil	P1-P3,P2-P4	V＋	GND	--	--	Oscail	Dún	Dún	Oscail
Neamh-latching	P1-P4,P2-P3	--	--	--	--	Dún	Oscail	Oscail	Dún
Neamh-latching	P1-P3,P2-P4	V＋	--	--	GND	Oscail	Dún	Dún	Oscail

Toisí Meicniúla (Aonad:mm)

Bealach Optúil

Eolas a Ordú

RD-FSW

-F2X2-

-Tonnfhad-

-Athraigh Cineál-

-Voltas-

-Cineál snáithín-

-Pacáiste-

-Fad snáithín-

-Ceanglóir-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

Speisialta＝0

Laisteáil＝1

Neamh-latching＝2

MINI Laisteáil＝3

MINI Neamh-latching＝4

Speisialta＝0

3V=3

5V=5

Speisialta＝0

SM{0}}

50/125=5

62.5/125=6

Speisialta＝0

Snáithín lom=1

feadán 900um=3

Speisialta＝0

0.25m=1

0.5m=2

1.0m=3

Speisialta＝0

Ceann ar bith=1

FC/PC{0}}

FC/APC=3

SC/PC{0}}

SC/APC=5

ST/PC{0}}

LC/PC{0}}

LC déphléacsacha=8

Speisialta＝0

CCanna

C: An dtacaíonn F2X2 Mechanical Optical Switch le rialú iargúlta?

A: Sea, cuireann go leor lasca opto-meicniúla F2x2 cumais rialaithe iargúlta ar fáil, rud a ligeann d'oibríochtaí aistrithe iargúlta agus monatóireacht stádais trí chomhéadan rialaithe nó cumarsáide.

C: Cé chomh tapa agus a aistríonn an F2x2 opto meicniúil?

A: Tá am freagartha tapa ag an Lasc Optúil Meicniúil F2X2 agus tá sé in ann cosáin optúla a athrú laistigh de nana-choinníollacha.
