Seirbhís Modúl Tarchuradóir Optúil D-net
----
●Tréimhse Bharántas: Bain sult as barántas trí bliana dearfach do do cheannach.
●Dearbhú Comhoiriúnachta: Síneann saineolas D-NET chuig seirbhísí comhoiriúnachta, ag cinntiú go gcomhtháthaíonn ár modúil optúla gan uaim le trealamh ó mhonaróirí tosaigh.
●In oiriúint do do Riachtanais: Tá saincheapadh ríthábhachtach ag D-NET. Cuirimid saincheaptha OEM ar fáil, agus más mian leat, is féidir leat do tháirgí a phearsantú le lipéid lógó daite.
●Seachadadh Tapa: Bí ag súil le seirbhís phras le ham seachadta ginearálta díreach 3 lá.
●Sármhaitheas Cúiréireachta: Iontaobhas inár gcomhpháirtíochtaí cúiréireachta iontaofa agus ardchaighdeáin, lena n-áirítear SF, FedEx, DHL, UPS, agus daoine eile, le haghaidh réitigh loingseoireachta cuimsitheacha.
Gnéithe
● Hot-Pluggable
● Tarchuradóir CWDM EML 147nm, brathadóir grianghraf APD
● Tá achar tarchurtha suas le 80 km tríd an nasc SMF
● 2-comhéadan sreinge le haghaidh sonraíochtaí bainistíochta a chomhlíonann comhéadan monatóireachta diagnóiseach digiteach SFF 8472
● RoHS comhlíontach
Feidhmchláir
● Ethernet 10GBASE-ZR/ZW
● Sonet OC-192/SDH
● 10G cainéal Fiber
● Líonraí CWDM
Sonraí Táirge
Feidhmíonn an trasghlacadóir optúil seo ag tonnfhad 1470nm go sonrach laistigh den speictream CWDM, ag éascú ilphléacsú éifeachtach agus dí-ilphléacsú comharthaí i gcórais CWDM. Tá uasfhad tarchurtha de 80 ciliméadar aige, agus tá sé feiliúnach do líonraí cumarsáide cianaistir áit a bhfuil gá le síneadh ama.
Clibeanna Te: SFP+10G CWDM 1470km 80km, an tSín SFP+10G CWDM 1470km 80km monaróirí, soláthraithe, monarcha
Rátálacha Uasta Iomlán
|
Paraiméadar |
Siombail |
Min. |
tipiciúil |
uas. |
Aonad |
|
Teocht Stórála |
TS |
-40 |
+85 |
céime |
|
|
Teocht Oibriúcháin Cás |
TA |
0 |
70 |
céime |
|
|
Voltas Soláthair Uasta |
Vcc |
-0.5 |
4 |
V |
|
|
Taise Choibhneasta |
RH |
0 |
85 |
% |
Tréithe Leictreacha
(BARR=0 go dtí 70céim , VCC=3.135 go 3.465 Volta)
|
Paraiméadar |
Siombail |
Min. |
tipiciúil |
uas. |
Aonad |
Nóta |
|
Voltas Soláthair |
Vcc |
3.135 |
3.465 |
V |
|
Reatha Soláthair |
Icc |
600 |
mA |
|||
|
Tomhaltas Cumhachta |
P |
2 |
W |
|||
|
Rannóg Tarchuradóir |
||||||
|
Ionchuir impedance difreálach |
Rin |
100 |
Ω |
1 |
||
|
Ionchur Tx Voltas DC Aonair dar críoch Caoinfhulaingt (Tag VeeT) |
V |
-0.3 |
4 |
V |
||
|
Swing voltas ionchuir difreálach |
Vin, pp |
180 |
700 |
mV |
2 |
|
|
Voltas Díchumasaithe Tarchuir |
VD |
2 |
Vcc |
V |
3 |
|
|
Tarchur Cumasaigh Voltas |
VEN |
acht |
Féach+0.8 |
V |
||
|
Rannóg an Ghlacadóra |
||||||
|
Caoinfhulaingt Voltais Aschuir Aonair Críochnaithe |
V |
-0.3 |
4 |
V |
||
|
Rx Aschur Difreálach Voltas |
Vo |
300 |
850 |
mV |
||
|
Ardú Aschuir Rx agus Am Titim |
Tr/Tf |
30 |
ps |
4 |
||
|
LOCHT |
VLOS locht |
2 |
VccHOST |
V |
5 |
|
|
LOS Gnáth |
norm VLOS |
acht |
Féach+0.8 |
V |
5 |
|
Nóta
1.Tá sé ceangailte go díreach leis na bioráin ionchuir sonraí TX, le cúpláil AC ó na bioráin isteach sa tiománaí léasair IC.
Tá 2.The LOS cumraithe mar aschur bailitheoir oscailte. Ba chóir é a tharraingt suas le friotóir ó 4.7kΩ go 10kΩ ar an gclár óstach. Le linn gnáthoibríochta, aschuir sé loighic 0; i gcás caillteanas comhartha, aschuir sé loighic
3.Is é 5.5V an t-uasvoltas tarraingt suas is féidir leis a fhulaingt.
Paraiméadair Optúla
(BARR=0 go 70 céim , VCC=3.135 go 3.465 Volta)
|
Paraiméadar |
Siombail |
Min. |
tipiciúil |
uas. |
Aonad |
Nóta |
|
Rannóg Tarchuradóir |
||||||
|
Tonnfhad an Ionaid |
λc |
λ-6.5 |
λ+6.5 |
nm |
||
|
leithead speictreach |
Δλ |
1 |
nm |
|||
|
Meánchumhacht Optúil |
Pavg |
0 |
+4 |
dBm |
1 |
|
|
Cumhacht Lasmuigh Léasair |
Poff |
-30 |
dBm |
|||
|
Cóimheas Díothaithe |
ER |
8.2 |
dB |
|||
|
Pionós Scaipthe Tarchuradóir |
TDP |
3.0 |
dB |
2 |
||
|
Torann ar Dhéine Choibhneasta |
Rin |
-128 |
dB/Hz |
3 |
||
|
Caoinfhulaingt Caillteanas Tuairisceán Optúil |
20 |
dB |
||||
|
Rannóg an Ghlacadóra |
||||||
|
Tonnfhad an Ionaid |
λr |
1260 |
1620 |
nm |
||
|
Íogaireacht Glacadóir (OMA) |
Sen |
-23 |
dBm |
4 |
||
|
Íogaireacht Strus (OMA) |
SenST |
-21 |
dBm |
4 |
||
|
Los Assert |
lOSA |
-34 |
- |
dBm |
||
|
Los Milseog |
CAILLTE |
-24 |
dBm |
|||
|
Los Hysteresis |
CAILLTE |
0.5 |
dB |
|||
|
Ró-ualach |
Sath |
-7 |
dBm |
5 |
||
|
Frithchaitheamh Glacadóir |
rrx |
-12 |
dB |
Nóta
1. Tá na figiúirí meánchumhachta faisnéiseach amháin, in aghaidh an IEEE802.3ae.
2. Machnamh 12dB.
3. Coinníollacha na dtástálacha ar ghlacadóirí struis in aghaidh an IEEE802.3ae. Éilíonn tástáil CSRS go gcloíonn an bord óstaigh le SFF-8431.
4. Ró-ualach glacadóra atá sonraithe in OMA agus faoin riocht struis cuimsitheach is measa.
Eolas a Ordú
|
Uimhir Pháirt |
Cur síos |
|
SFP{0}}GC80-C60 |

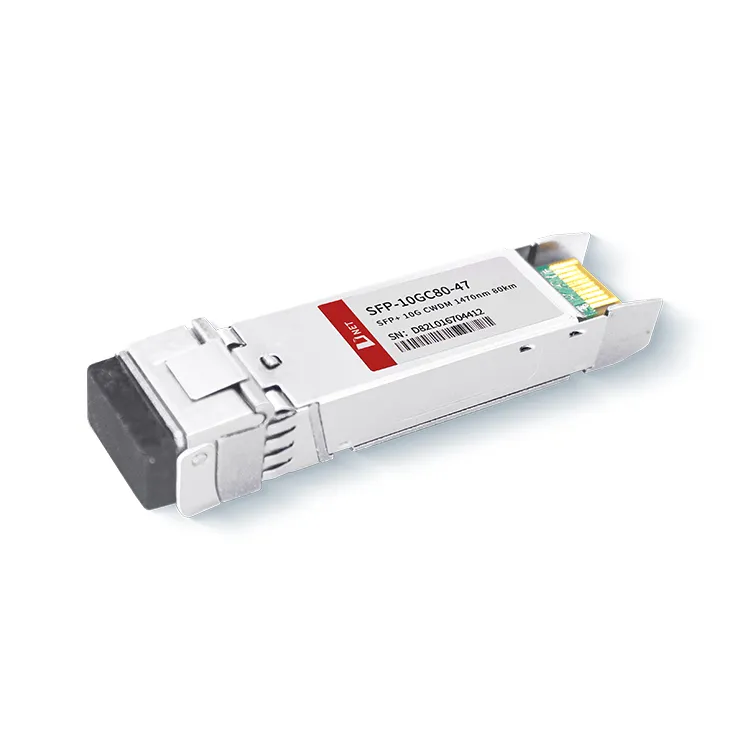

10Gb/s 80km CWDM SFP+ Transceiver Hot Pluggable, Déphléacsach LC, +3.3V,1470nm, CWDM EML&APD, Mód singil |
CCanna
1. Cén úsáid a bhaintear as calafoirt 10G SFP+?
A: De ghnáth tarchuireann 10G SFP+ optúil ag 850nm, 1310nm, 1550nm, CWDM, DWDM; SONET / SDH le haghaidh 10Gbps, Fiber Channel, gigabit Ethernet, 10 gigabit Ethernet agus iarratais eile, lena n-áirítear naisc DWDM freisin.
2. An féidir liom trasghlacadóirí SFP+ a úsáid i gcalafoirt SFP28?
A: Ní féidir trasghlacadóirí SFP+ (10 Gigabit Ethernet) a úsáid go díreach i gcalafoirt SFP28 (25 Gigabit Ethernet). Cé go n-úsáideann modúil SFP+ agus SFP28 an fachtóir foirme céanna, oibríonn siad ar luasanna éagsúla. Tacaíonn modúil SFP+ le rátaí sonraí suas le 10Gbps, agus tacaíonn modúil SFP28 le rátaí sonraí suas le 25Gbps. Ina theannta sin, tá calafoirt SFP28 deartha chun tacú le leibhéil cumhachta níos airde a theastaíonn le haghaidh oibríocht 25Gbps. Mar sin, ní bheidh sé comhoiriúnach le trasghlacadóir SFP+ a úsáid i gcalafort SFP28 agus ní oibreoidh sé.
